LMC有鐵芯電機系例LMC186系列

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

LMC系列有鐵芯電機

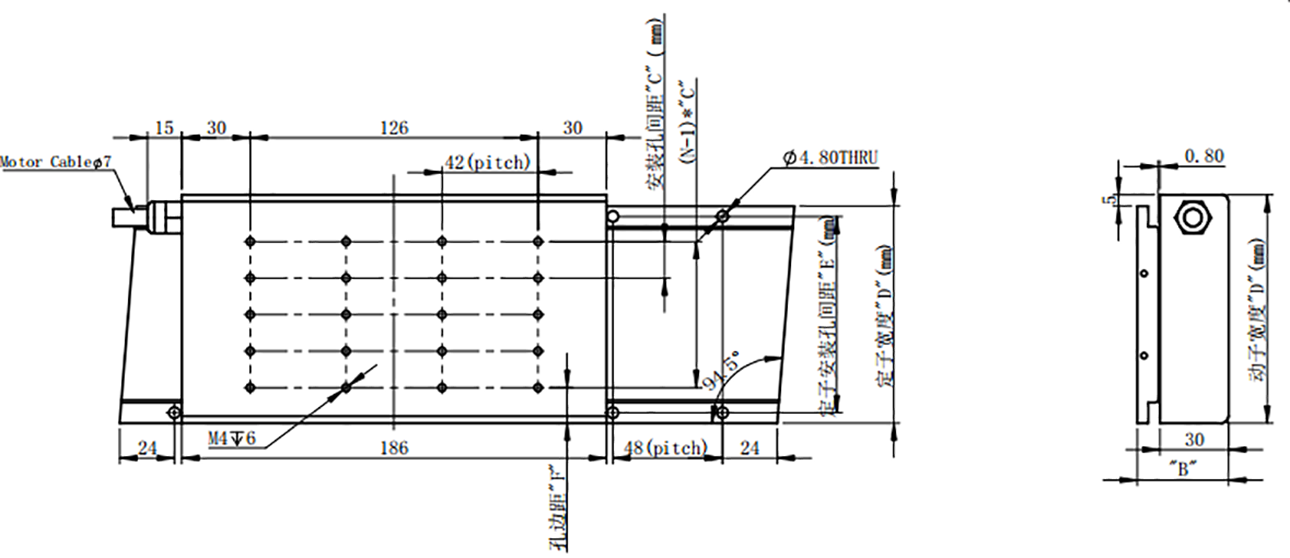

外形圖(單位:mm)

性能參數	單位	LMC186-045-S1	LMC186-060-S1	LMC186-080-S1	LMC186-100-S1	LMC185-100-S2	LMC186-125-S1
峰值推力	N	297	520	812	1110	1110	1478
峰值電流	A	11.8	11.8	14.2	13.2	18.5	17.4
持續推力	N	85	150	230	300	300	396
持續電流	A	3.4	3.4	4	3.6	5.0	4.6
電機常數@Tmax.	N/(W1/2)	11	19.3	26	31	22.2	39
最大持續耗散功率	W	34	60	79	94	94	114
繞組代碼		S1	S1	S1	S1	S2	S1
力常數	N/A	25	44	56.8	84	60	85.0
反向電動勢	V/m/s	20.8	36.4	46.4	68.7	49.2	69.6
相間電阻	ohms	1.8	3.1	4	5.2	2.3	3.4
相間電感	mH	9.7	17	23	28.2	15.8	21.0
電氣時間常數	ms	5.5	5.5	5.4	5.3	5.4	5.4
最大端電壓	Vdc	330	330	330	330	330	330
吸引力	kN	0.57	1	1.6	2.2	2.2	2.9
動子重量	kg	0.9	1.6	2.3	3	3	3.8
定子型號		T-LMC100-045-S***	T-LMC100-060-S***	T-LMC100-080-S***	T-LMC100-100-S***	T-LMC100-100-S***	T-LMC100-125-S***
定子重量	kg/m	1.7	3	4.3	5.7	5.7	7.3
極距	mm	24	24	24	24	24	24
定子可選長度	mm	96,144,192,240	96,144,192,240	96,144,192,240	96,144,192,240	96,144,192,240	96,144,192,240
