DD馬達音圈電機直線電機模組 LMC有鐵芯電機LMC系列無鐵芯電機直驅多動子環形線 UVW對位平臺管狀電機

←

→

LMC系列無鐵芯電機系例LM700系列無鐵芯電機

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

LMC系列有鐵芯電機

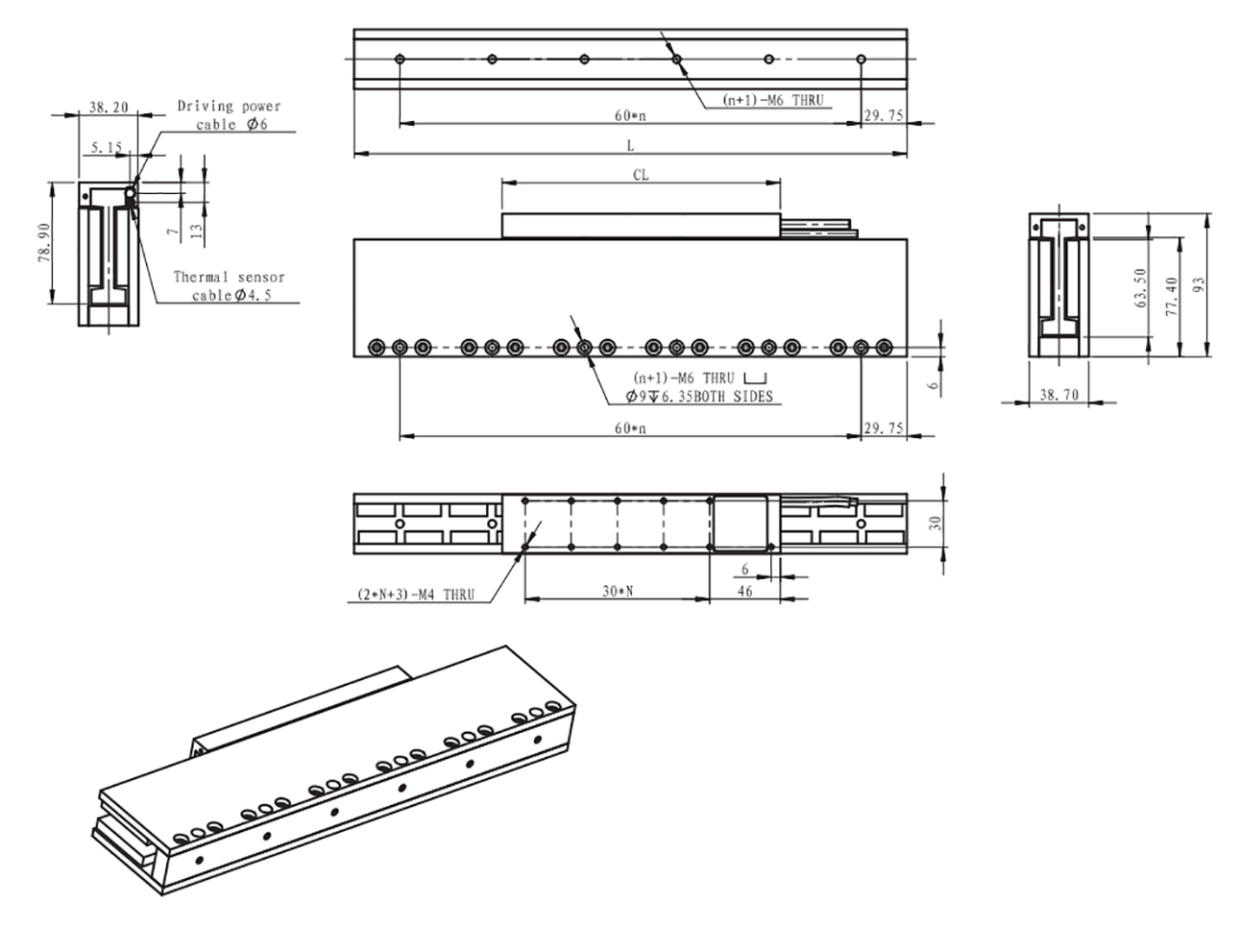

外形圖(單位:mm)

額定性能	符號	單位	LM700-X1	LM700-X2		LM700-X3		LM700-X4		LM700-X5		LM700-X6
峰值推力	Fp	N	694	1416		2016		2576		3270		4032
持續推力（溫度Tmax下）請參考閱注釋①	Fc	N	100	203		289		370		470		579
電機常數（25℃下）	Km	N/√W	15.9	22.6		27.7		32		35.8		43
連續功率	Pc	W	26	52		78		104		130		156
電氣規格
		繞組形式	N1	N1	N4	N1	N4	N1	N4	N1	N4	N1	N4
峰值電流	Ip	Arms	16	16	32	16	32	16	32	16	32	16	32
持續電流（在溫度Tmax下）	Ic	Arms	2.3	2.3	4.6	2.3	4.6	2.3	4.6	2.3	4.6	2.3	4.6
電阻（在25℃±10%下）	Rm	歐姆	4.7	9.5	2.4	14.3	3.6	19	4.7	23.8	6	23.8	6
電感±20%	L	mH	6.2	12.5	3.2	17.7	4.7	25.3	6.3	31.2	7.8	37.5	9.6
反電勢常數（在25oC±10%下）	Ke	Vpeak/m/s	35.4	72.3	36.2	103	51.5	131.5	65.8	166.9	83.5	206	103
推力常數（在25oC±10%下）	Kf	N/Arms	43.4	88.5	44.3	126	63	161	80.5	204	102.2	252	126
機械規格
線圈總成質量±15%	Mc	kg	0.71	1.42		2.13		2.84		3.55		4.26
永磁體總成質量±15%	Mw	kg/84mm	2.1	2.1		2.1		2.1		2.1		2.1
品質因數與附加數據
極距	Tm	mm	84	84		84		84		84		84
磁性吸引力	Fa	kN	0	0		0		0		0		0
最高允許線圈溫度	TmaX	℃	120	120		120		120		120		120
對應定子型號			T-LM700-XXX	T-LM700-XXX		T-LM700-XXX		T-LM700-XXX		T-LM700-XXX		T-LM700-XXX
